如何制作离线地图包让野外作业更“野”？

1. 为什么需要离线地图包？

外业工作者小王
每次工作开始前，负责人会分给每个小组一张打印的纸质地图，所有采集工作都基于这张图，看图，打点，标绘。
这张大图使用起来很不方便，下雨天会淋湿，大风天得用石头压着四角，不然风一来，很有可能吹掉吹坏了。而且千万不能丢，都是签了保密协议的。

外业作业有很多用图需求，种类非常多，林业需要林班图，国土需要宗地图，搞设计的有很多CAD图纸，现在用的比较多的正射影像。很多外业软件加载不了这些地图，因此纸笔记录仍然是很多外业工作的常态，效率低，容易出错。

除此之外，到了深山野林，没了信号，外业设备变“板砖”，也是常有的事。
庆幸的是，已经有很多移动端的外业软件支持MBT、TIF、Mapsforge等离线地图格式，确保在没有网络的情况下依旧可以正常浏览工程底图。


本文就给大家介绍如何通过LSV（图新地球桌面端）实现将在线地图转换为MBT格式离线地图包，并导入到手机中，方便进行外业操作。

2. 什么是MBTiles？

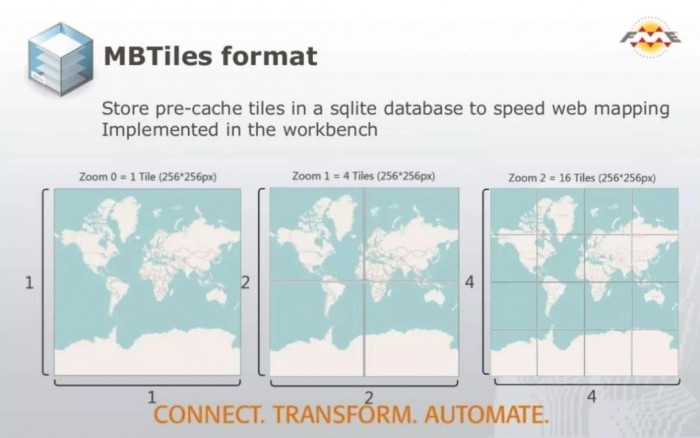

MBTiles 是由 MapBox 制定的一种将瓦片地图数据存储到SQLite数据库中并可快速使用，管理和分享的规范。透过数据库索引的方式提高瓦片索引的效率，比通过瓦片文件方式的读取要快的多。MBTiles其实只是一个SQLite数据库文件，优点在于小，方便迁移，可以存在于移动端。


3. 如何制作MBTiles离线地图包？


LSV支持现有任意图源下载成MBTiles格式离线地图包（包括谷歌影像、谷歌地形、天地图地图、百度地图、腾讯地图、高德地图、地质图、谷歌历史影像等100+图源），并支持叠加下载和多级下载。


点击“下载”》“数据下载”，选择新建下载后进行下载区域的设置。

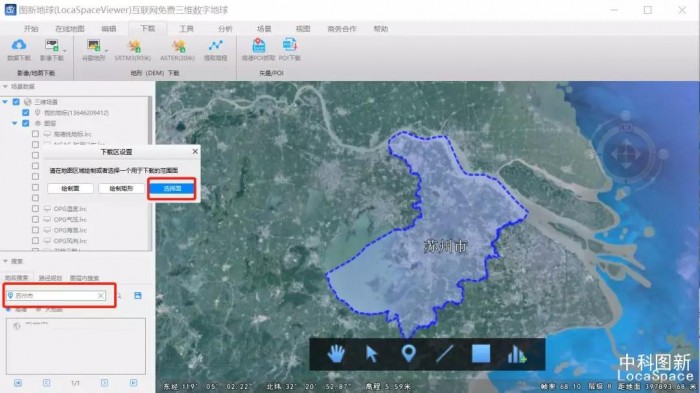

以下载苏州市影像为例，在左下方搜索框搜索“苏州市”，下载范围选择面。

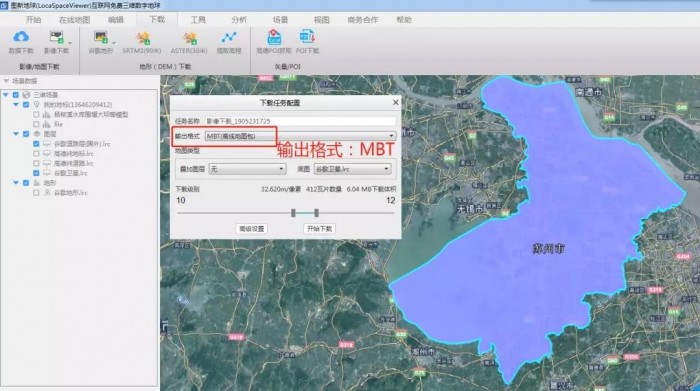

可以设置底图与叠加图层，所供选择的图层为左侧栏图层列表中所有加载的在线地图，拖动游标来选择下载的瓦片级别范围。输出格式选择MBT离线地图格式。


点击开始下载后即可下载自己所需的数据。下载的结果如下图（下载结果为WGS84Web墨卡托投影）：除此之外，如果手上有其他如tif格式的地图数据，也可以通过LSV进行批量处理转换成MBT离线地图格式。

在“工具”菜单中，点击“影像批处理”，弹出对话框，点击添加数据，可以添加单个的影像数据，也可以同时添加整个文件夹的多个影像数据。

输出格式选择MBT离线地图格式，开始转换，在数据文件夹可以看到处理完成结果。
4. 移动端如何导入MBTiles？

中科图新开发的外业解决方案——外业精灵支持从任意目录添加离线地图到列表中，支持MBT、TIF、Mapsforge等离线地图格式。（后台回复“外业精灵”，下载完美支持离线地图格式的外业APP）


点击“地图叠加”按钮，选择离线地图，可以导入任意MBT格式数据作为外业底图。

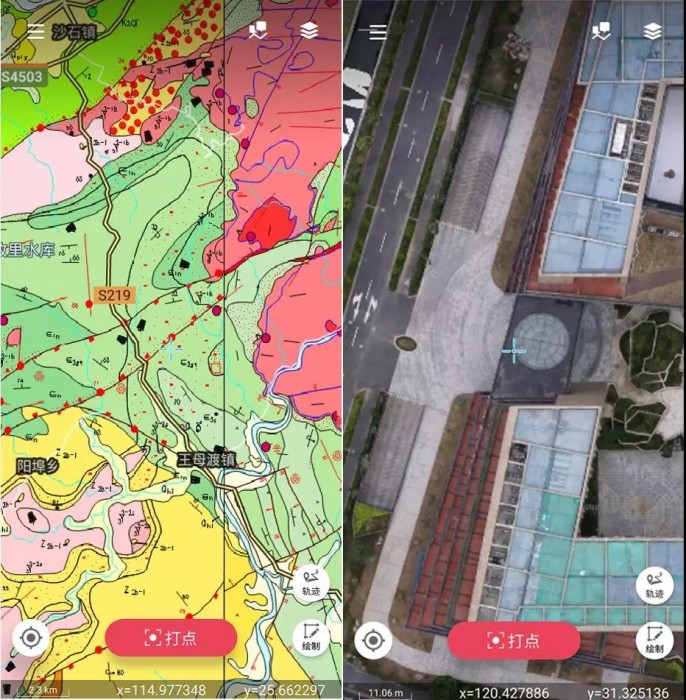

地质图和正射影像作为外业底图
